TEMPORIZADORES CONTADORES Y COMPARADORES EN S7-300

OBJETIVO

Comprender el uso de los temporizadores, contadores y comparadores para la realización de programación en Tia Portal.

TEMPORIZADORES S7-300

Los temporizadores son variables internas controladas por el sistema operativo del PLC, los temporizadores son capaces de permanecer en un estado en un transcurso de tiempo.

En el Software Tia Portal existen diferentes clases de temporizadores con diferentes funciones, a continuación se presentan en la tabla 1 los temporizadores más relevantes con sus funciones.

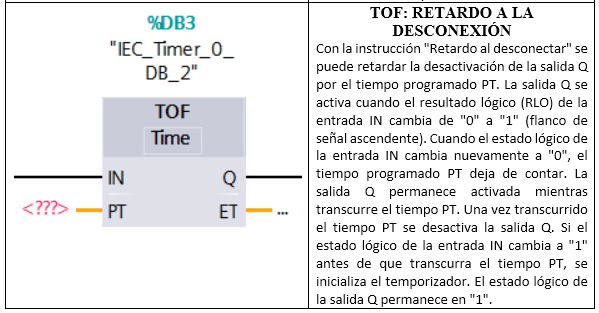

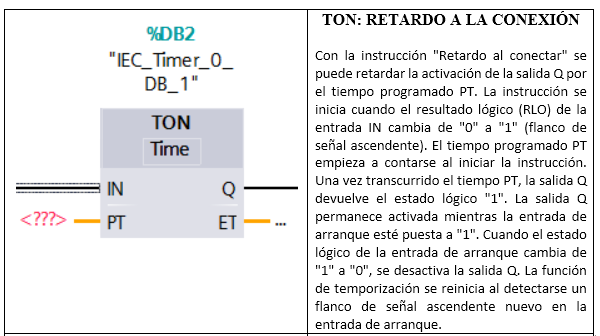

Temporizadores y sus funciones





CONTADORES S7-300

Los contadores son variable internas del PLC que nos permite registrar las veces que una marca, entrada o salida a realizado el cambio entre 0 a 1 lógico.

En el software Tia Portal se tiene una variedad de contadores que cumplen diferentes funciones en la tabla 2 se presenta los más usados.

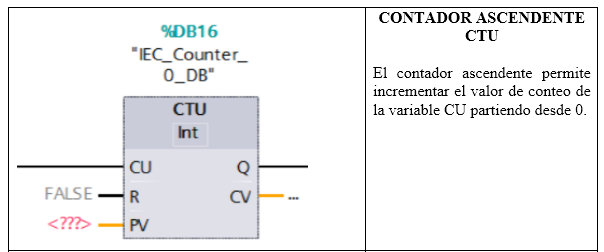

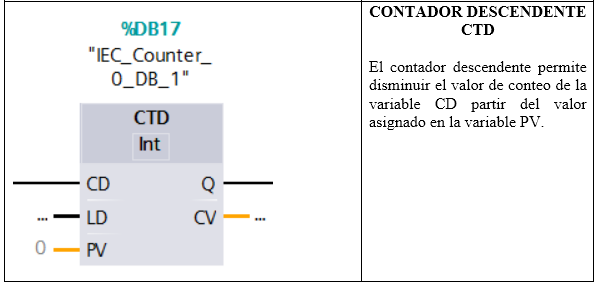

Contadores y sus funciones





COMPARADORES

Los comparadores verifican si se cumple que un valor primario es igual, mayor, mayor o igual, menor, menor o igual, y diferente de un valor secundario.

 Los tipos de datos que se pueden comparar se muestran y se describen en la tabla 4.

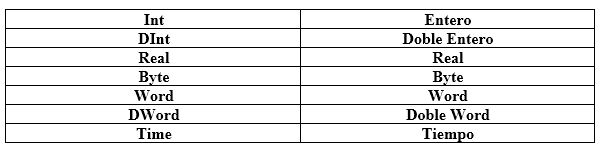

Variables que admiten los comparadores






NOMENCLATURA

En la figura se presenta la el contacto para el comparador en el software Tia Portal.

                                                       Screenshot_18.png.1

EJERCICIOS CON TEMPORIZADORES Y CONTADORES

Vídeo Explicativo
