SALIDAS TIPO RELÉ DIGITALES

Etiquetas: PLC, RELÉ DIGITALES

OBJETIVO

Comprender el funcionamiento y empleo de los relès en la aplicación con PLCs.

SALIDAS TIPO RELÉ DIGITALES

El modulo del PLC S7-200 tiene expansión de salidas digitales de tipo relé para la implementación de actuadores que necesitan de más voltaje que el que da a la salida el PLC, para solucionar este problema se tiene las salidas tipo relé las cuales actúan como switch controlado.





                                                                                                Figura 1. Encendido y apagado manual

Partiendo de la figura 1 se presentara en la figura 2 la forma de conexión de expiación por relé para el encendido y apagados de acatadores.

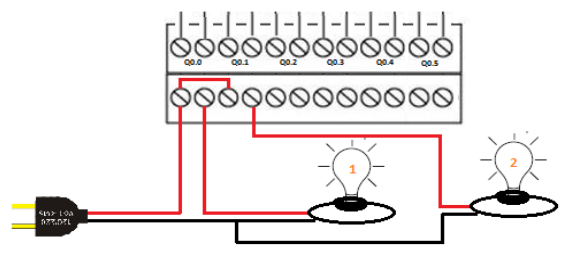

                                                                                                 Figura 2. Encendido y apagado mediante relé

EL RELÉ

Screenshot_5.png.1



  • En esta presentación interactiva se da a conocer la definición, principio de funcionamiento, aplicaciones y ejemplos de los relès.



PRINCIPIO DE FUNCIONAMIENTO DE LOS RELÉS

Vídeo Demostrativo


  • En este video se presenta una aplicación real de los relés en conjunto con los PLC para la automatización de un proceso.

Aplicación Relè con PLC
