U3: Diagramas de Forrester

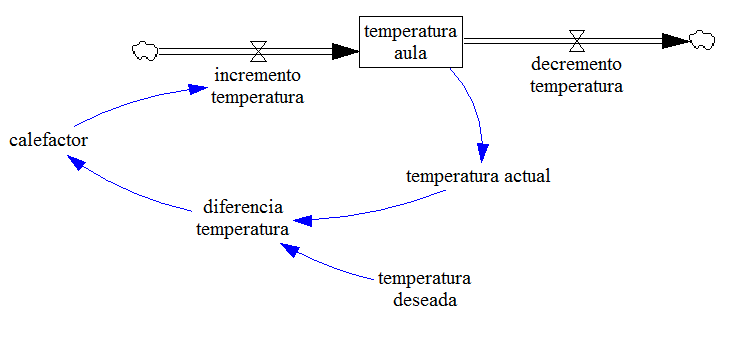

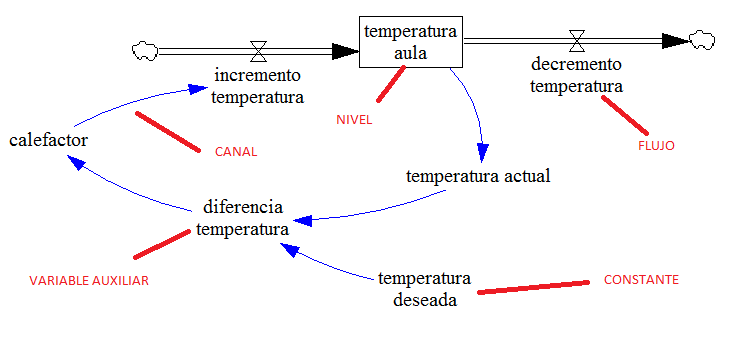

Un diagrama de Forrester es una modificación de un diagrama causal, de tal forma que incluya los elementos necesarios para representar las ecuaciones matemáticas del modelo de un sistema. Un diagrama de Forrester incluye los siguientes elementos:

1. Niveles: Son los elementos que determinan y muestran la evolución temporal del modelo.
2. Flujos: Representan la variación de un nivel a través del tiempo (derivadas).
3. Variables Auxiliares: Representan parámetros constantes del modelo o variables utilizadas para el cálculo de las relaciones entre los elementos del modelo.
4. Canales:  Transmiten la información o magnitud física de un elemento a otro.
5. Retardos: Representan el retraso en flujo de información de ciertos elementos de un sistema.

El diagrama de Forrester es el elemento más representativo de la Dinámica de Sistemas, y lleva su nombre por su creador Jay Forrester, quien es considerado el padre de la Dinámica de Sistemas.
