OBJETIVO
Analizar la técnica de programación secuencial mediante Graph.
PROGRAMACIÓN GRAPH
Con el lenguaje de programación S7-GRAPH se amplían las prestaciones de STEP 7 con la posibilidad de programar controles secuenciales gráficamente de forma clara y rápida.
STEPS
Los Steps son bloques los cuales van a contener las acciones a cumplir, en los steps se encuentran por ejemplo contadores, temporizadores salidas activar, como se muestra en la figura.
Step Tia portal
PARTES DEL STEP
El Step se encuentra conformador por:
- INTERLOCK
- EVENTO
- IDENTIFICADOR
- ACCIÓN
TRANSICIONES

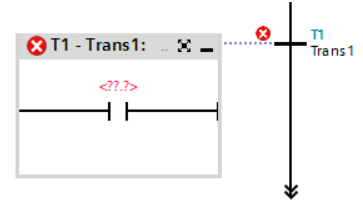

Las transiciones son contactos como se muestran en la figura 3, las transiciones permiten el paso de corriente o activan a los Steps.
Transición Tia portal

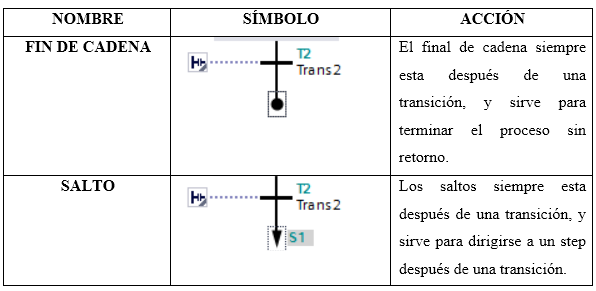

Elementos de la Transición
Vídeo Instructivo de Programación con Graph
Programación Secuencial
